ترمینال عایق شدهکانکتورها اجزای ضروری در سیستم های الکتریکی مدرن هستند. آنها با ترکیب فلز رسانا با عایق محافظ، اتصالات ایمن، قابل اعتماد و بادوام را برای سیم ها و تجهیزات الکتریکی تضمین می کنند. در این راهنما، به بررسی اینکه پایانه های عایق بندی شده چیست، مزایای کلیدی آنها، انواع مختلف موجود، و نحوه انتخاب و استفاده موثر از آنها در برنامه های کاربردی در دنیای واقعی می پردازیم.
این راهنمای جامع، تعریف، مزایای عملکرد، انواع، کاربردها، روشهای نصب، ملاحظات ایمنی و روندهای آتی مربوط به پایانههای عایقشده - اتصالات حیاتی در مهندسی برق و شیوههای سیمکشی را توضیح میدهد. ما شامل جداول، پرسشهای متداول، نقلقولهای صنعتی، و نکات عملی برای کمک به مهندسان، برقکاران و خریداران در تصمیمگیری آگاهانه هستیم.

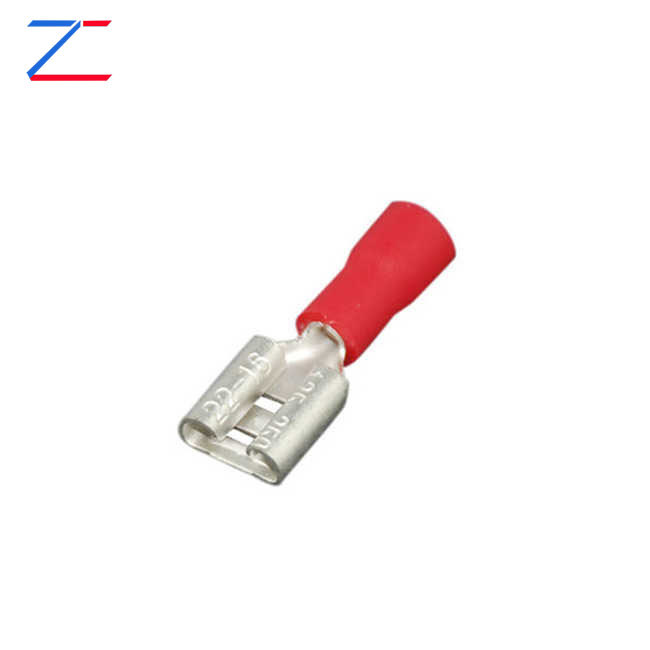

ترمینال عایق نوعی اتصال دهنده الکتریکی است که یک قسمت رسانای فلزی را با یک آستین عایق محافظ ترکیب می کند. عایق که معمولاً از وینیل، نایلون یا پلیمر گرما انقباض ساخته می شود، بشکه فلزی را احاطه می کند تا از تماس تصادفی با سایر سطوح رسانا جلوگیری کند و مقاومت محیطی را بهبود بخشد.
این پایانهها برای اتصال سیمها به تجهیزات، توزیع نیرو و فعال کردن تداوم سیگنال در کاربردهای الکتریکی خودرو، صنعتی، تجاری و خانگی استفاده میشوند.
ترمینال های عایق مزایای متعددی نسبت به کانکتورهای بدون عایق دارند، به ویژه در محیط هایی که ایمنی، دوام و شناسایی اهمیت دارند. در زیر چند دلیل کلیدی برای استفاده از آنها آورده شده است:
| نوع ترمینال | توضیحات | مورد استفاده معمولی |
|---|---|---|
| ترمینال حلقه | حلقه بسته برای اتصالات پیچ شده ایمن. | پانل های کنترل، اتصالات باتری خودرو. |
| ترمینال بیل / چنگال | طراحی باز اجازه حذف آسان را می دهد. | ترمینال هایی را که در آن جابجایی مکرر انجام می شود پیچ کنید. |
| اتصال لب به لب | اتصال خطی دو سیم | سیم کشی و تعمیرات. |
| قطع سریع | جفت گیری نر/ماده برای اتصال سریع. | تجهیزات مدولار و سیم کشی خودرو. |
لایه عایق ترمینال عایق می تواند به صورت زیر باشد:
نصب پایانه های عایق شامل انتخاب نوع مناسب، آماده سازی سیم و چین دادن ایمن است. مراحل کلی شامل:
پایانه های عایق به طور گسترده ای در صنایع مختلف از جمله:
اطمینان حاصل کنید که پایانه های عایق بندی شده مطابق با استانداردهای شناخته شده مانند UL، RoHS و IEC در صورت لزوم هستند. دستورالعملهای سازنده را برای تطبیق گیج سیم، استفاده مناسب از ابزار و رتبهبندیهای محیطی دنبال کنید. نصب صحیح از اتصال کوتاه، برق گرفتگی و خرابی اتصال جلوگیری می کند.
تفاوت بین پایانه های عایق و غیر عایق چیست؟
پایانه های عایق دار دارای یک آستین محافظ هستند که از تماس تصادفی جلوگیری می کند و مقاومت در برابر رطوبت و لرزش را بهبود می بخشد. پایانه های غیر عایق فاقد این آستین هستند و برای محیط های داخلی کنترل شده بهترین هستند.
چگونه کد رنگی بر پایانه های عایق شده تأثیر می گذارد؟
رنگ عایق معمولاً محدوده گیج سیم را نشان می دهد و تطبیق ترمینال را با اندازه سیم صحیح آسان تر می کند.
آیا می توان از پایانه های عایق شده در فضای باز استفاده کرد؟
بله، به خصوص پایانه های عایق حرارتی با روکش چسب، مقاومت در برابر رطوبت و خوردگی را برای محیط های بیرونی یا دریایی ارائه می دهند.
آیا پایانه های عایق شده به ابزار خاصی نیاز دارند؟
برای اطمینان از اتصال مکانیکی و الکتریکی مطمئن، از ابزار چیندار درستی که با نوع ترمینال و گیج سیم مطابقت دارد، استفاده کنید.
آیا تمام پایانه های عایق بندی شده برای محیط های با دمای بالا مناسب هستند؟
خیر—ترمینال هایی را انتخاب کنید که دارای مواد عایق درجه بندی شده برای شرایط گرمایی خاص برنامه شما هستند. نایلون نسبت به وینیل برای دماهای بالاتر بهتر است و انقباض حرارتی محافظت عالی را ارائه می دهد.
پایانه های عایق بندی شده برای اتصالات الکتریکی ایمن و موثر ضروری هستند. با درک انواع، مواد، روشهای نصب و کاربرد آنها، میتوانید تصمیمات آگاهانهای بگیرید که قابلیت اطمینان و ایمنی سیستم را بهبود میبخشد. چه در حال سیم کشی یک پنل کنترل صنعتی یا یک مهار خودرو باشید، انتخاب ترمینال عایق مناسب تفاوت قابل توجهی ایجاد می کند.
درWenzhou Zhechi Electric Co., Ltd.، ما در راه حل های ترمینال عایق با کیفیت بالا که برای رفع نیازهای مختلف صنعتی و تجاری طراحی شده اند، تخصص داریم. اگر به ترمینال های عایق بندی شده و کانکتورهای الکتریکی سفارشی علاقه دارید،تماس بگیریدمابرای مشاوره تخصصی و توصیه های محصول مناسب.
