در سیستم های الکتریکی و صنعتی مدرن، مدیریت کابل چیزی فراتر از مسیریابی سیم ها از یک نقطه به نقطه دیگر است. حفاظت مناسب کابل مستقیماً بر ایمنی، طول عمر تجهیزات، راندمان عملیاتی و هزینه های نگهداری تأثیر می گذارد. یکگلند کابل آرنجبه طور خاص برای هدایت کابل ها از طریق زاویه 90 درجه و در عین حال حفظ آب بندی ایمن، کاهش فشار و حفاظت از محیط زیست طراحی شده است. این مقاله ویژگیها، کاربردها، مزایا، ملاحظات نصب، انتخاب مواد، شیوههای نگهداری و عوامل خرید مرتبط با غدد کابل زانو را بررسی میکند. چه مهندس، پیمانکار، مدیر تاسیسات، تولید کننده تجهیزات یا متخصص تدارکات باشید، درک نقش غدد کابل زانویی می تواند به شما در تصمیم گیری بهتر برای پروژه هایتان کمک کند.

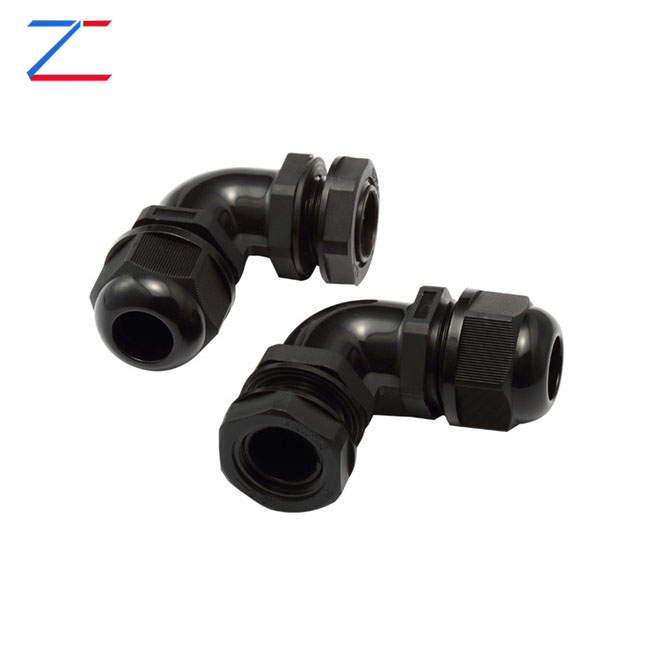

گلند کابل زانویی یک دستگاه ورودی کابل تخصصی است که به کابلها اجازه میدهد تا از پانلها، جعبههای اتصال، کابینتهای کنترل و محفظههای تجهیزات عبور کنند در حالی که تقریباً 90 درجه تغییر جهت میدهند. برخلاف کابل های مستقیم معمولی، کابل های زانویی مسیری زاویه دار ایجاد می کنند که به کاهش تنش خمشی کابل و بهینه سازی استفاده از فضا کمک می کند.
همانطور که تجهیزات صنعتی به طور فزاینده ای فشرده می شوند، مهندسان اغلب با چالش های مربوط به مسیریابی کابل مواجه می شوند. فضای نصب محدود، تابلوهای کنترل شلوغ، و شرایط محیطی سخت، روشهای سنتی ورود کابل را کمتر موثر میسازد. کابل زانویی این چالش ها را با ارائه یک راه حل عملی که ترکیبی از حفاظت کابل، عملکرد آب بندی و انعطاف پذیری جهت است، برطرف می کند.
این کابلها معمولاً در سیستمهای اتوماسیون، تجهیزات مخابراتی، تأسیسات انرژیهای تجدیدپذیر، زیرساختهای حملونقل، کاربردهای دریایی و ماشینآلات صنعتی استفاده میشوند.
عملکرد اصلی یک لوله کابل زانویی ایمن کردن و محافظت از کابل ها در حالی که مسیر ورودی آنها را تغییر می دهد. هنگامی که کابل از داخل غده عبور می کند، عناصر فشرده سازی یک مهر و موم محکم در اطراف ژاکت کابل ایجاد می کنند. این امر از ورود آلاینده هایی مانند گرد و غبار، آب، رطوبت، مواد شیمیایی و زباله ها به داخل محفظه جلوگیری می کند.
در عین حال، این غده باعث کاهش فشار مکانیکی می شود. به جای اینکه کابل را مجبور به خم شدن شدید بلافاصله پس از ورود به پانل کند، ساختار زانویی انتقال نرمتری ایجاد میکند که استرس مکانیکی را کاهش میدهد.
این طراحی به موارد زیر کمک می کند:
اگرچه طراحی ها در بین تولید کنندگان متفاوت است، اکثر کابل های زانویی شامل اجزای زیر هستند:
| جزء | تابع |
|---|---|
| بدن | مسکن اصلی سازه ای که استحکام و پشتیبانی می کند |
| مهره فشاری | اطراف کابل را برای حفظ ایمن محکم می کند |
| حلقه مهر | محافظت ضد آب و گرد و غبار ایجاد می کند |
| مهره قفل | غده را به محفظه محکم می کند |
| بخش آرنج | زاویه مسیریابی کابل 90 درجه را فراهم می کند |
| مکانیسم بستن | کاهش فشار و حفظ کابل را ارائه می دهد |
هر جزء به عملکرد کلی لوله کابل کمک می کند و از آب بندی محیطی و حفاظت مکانیکی اطمینان می دهد.
محبوبیت کابل های زانویی از چندین مزیت عملی ناشی می شود.
بهینه سازی فضا
طراحی زاویه دار اجازه می دهد تا کابل ها به طور موثر در فضاهای محدود هدایت شوند، درهم ریختگی را کاهش می دهد و سازماندهی داخل کابینت های کنترل را بهبود می بخشد.
کاهش استرس کابل
خمیدگی های تند می تواند در طول زمان به هادی کابل و عایق آسیب برساند. غدد کابل آرنج انتقال نرم تری را فراهم می کند که استرس را به حداقل می رساند.
حفاظت پیشرفته
سیستم های آب بندی با کیفیت بالا از تجهیزات در برابر رطوبت، گرد و غبار و آلاینده ها محافظت می کند.
قابلیت اطمینان تجهیزات بهبود یافته
کابل های محافظت شده خرابی های کمتری را تجربه می کنند که در نتیجه هزینه های تعمیر و نگهداری کمتر و خرابی کمتری را به همراه دارد.
ظاهر حرفه ای
مسیریابی کابل سازمان یافته زیبایی کلی نصب را بهبود می بخشد و تعمیر و نگهداری آینده را ساده می کند.
غدد کابل زانویی به دلیل تطبیق پذیری خود به طیف وسیعی از صنایع خدمات می دهند.
| صنعت | برنامه معمولی |
|---|---|
| اتوماسیون صنعتی | کابینت های کنترل و سیستم های PLC |
| انرژی های تجدید پذیر | اینورترهای خورشیدی و سیستم های توربین بادی |
| دریایی | سیستم های الکتریکی کشتی |
| مخابرات | کابینت های ارتباطی در فضای باز |
| حمل و نقل ریلی | کنترل سیگنال و سیستم های قدرت |
| نفت و گاز | تجهیزات مناطق خطرناک |
| ساخت و ساز | زیرساخت های برق ساختمان |
| مراکز داده | سیستم های مدیریت کابل |
توانایی تحمل شرایط سخت باعث می شود که غدد کابل زانویی در محیط های بیرونی و صنعتی ارزشمند باشد.
انتخاب مواد به طور قابل توجهی بر عملکرد و دوام تأثیر می گذارد.
غدد کابل زانویی برنجی
برنج با روکش نیکل
فولاد ضد زنگ
نایلون (پلی آمید)
انتخاب مواد مناسب به شرایط محیطی، الزامات مکانیکی و ملاحظات بودجه بستگی دارد.
انتخاب محصول صحیح مستلزم ارزیابی دقیق عوامل متعددی است.
یک کابل کابلی که به درستی انتخاب شده باشد، ایمنی عملیاتی را بهبود می بخشد و هزینه های جایگزینی آینده را کاهش می دهد.
نصب مناسب برای به حداکثر رساندن عملکرد لوله کابل ضروری است.
نصب نادرست می تواند عملکرد ضد آب و قابلیت های کاهش فشار را به خطر بیندازد.
| ویژگی | گلند کابل آرنج | غده کابل مستقیم |
|---|---|---|
| تغییر جهت | 90 درجه | ورود مستقیم |
| بهره وری فضا | عالی | متوسط |
| کاهش استرس کابل | بالا | پایین تر |
| نصب های فشرده | ایده آل | محدود |
| انعطاف پذیری مسیریابی | برتر | اساسی |
برای تاسیساتی با فضای محدود یا نیازمندی های مسیریابی کابل جهت دار، لوله های کابل زانویی اغلب راه حل برتر را ارائه می دهند.
مشکل: ورود آب
راه حل: یکپارچگی مهر و موم را بررسی کنید و از سفت شدن مناسب اطمینان حاصل کنید.
مشکل: لغزش کابل
راه حل: سازگاری اندازه کابل و تنظیمات فشرده سازی را بررسی کنید.
مشکل: خوردگی
راه حل: مواد مقاوم در برابر خوردگی مانند فولاد ضد زنگ را انتخاب کنید.
مشکل: مسکن ترک خورده
راه حل: از سفت شدن بیش از حد خودداری کنید و از محصولاتی که برای شرایط محیطی رتبه بندی شده اند استفاده کنید.
مشکل: فضای ناکافی
راه حل: از طرح های زانویی جمع و جور که به طور خاص برای نصب های محکم ساخته شده اند، استفاده کنید.
تعمیر و نگهداری معمول به افزایش عمر سرویس و حفظ قابلیت اطمینان سیستم کمک می کند.
تعمیر و نگهداری پیشگیرانه به طور قابل توجهی کمتر از تعمیرات اضطراری ناشی از خرابی کابل است.
همانطور که صنایع به سمت اتوماسیون و دیجیتالی شدن بیشتر حرکت می کنند، راه حل های مدیریت کابل همچنان در حال تکامل هستند.
تولیدکنندگان در حال سرمایهگذاری هنگفتی در محصولات نوآورانه محافظ کابل هستند تا نیازهای عملیاتی را برآورده کنند.
Q1: هدف اصلی غده کابل آرنج چیست؟
هدف اصلی آن این است که کابل ها را از زاویه 90 درجه ایمن عبور دهد و در عین حال آب بندی، محافظت و کاهش فشار را حفظ کند.
Q2: آیا غده های کابل آرنج ضد آب هستند؟
بسیاری از مدل ها با رتبه های IP بالا مانند IP66، IP67 یا IP68 طراحی شده اند که مقاومت بسیار خوبی در برابر آب و گرد و غبار دارند.
Q3: کدام ماده برای محیط های دریایی بهترین است؟
فولاد ضد زنگ معمولا به دلیل مقاومت در برابر خوردگی برتر ترجیح داده می شود.
Q4: آیا می توان از غدد کابل آرنج در فضای باز استفاده کرد؟
بله. محصولات دارای رتبه در فضای باز به طور خاص برای مقاومت در برابر قرار گرفتن در معرض UV، رطوبت و نوسانات دما طراحی شده اند.
Q5: چگونه می توانم اندازه غده صحیح را تعیین کنم؟
قطر خارجی کابل را اندازه بگیرید و آن را با محدوده گیره مشخص شده سازنده گلند مطابقت دهید.
Q6: آیا لوله های کابل زانویی برای اتوماسیون صنعتی مناسب هستند؟
کاملا. آنها به طور گسترده در پانل های کنترل، روباتیک، حسگرها و ماشین آلات صنعتی استفاده می شوند.
Q7: معمولاً غدد کابل چقدر طول می کشد؟
عمر سرویس بسته به کیفیت مواد و شرایط محیطی متفاوت است، اما کابلهای با کیفیت بالا میتوانند سالها به طور قابل اعتماد کار کنند.
لوله کابل زانویی بسیار بیشتر از یک لوازم جانبی کابل ساده است. این به عنوان یک جزء حیاتی برای محافظت از کابل، کاهش فشار، آب بندی محیطی و مسیریابی کارآمد کابل عمل می کند. از اتوماسیون صنعتی و سیستمهای انرژی تجدیدپذیر گرفته تا تاسیسات دریایی و زیرساختهای مخابراتی، کابلهای زانویی به میزان قابل توجهی به قابلیت اطمینان و ایمنی سیستم کمک میکنند.
با انتخاب مواد، اندازه، سطح آب بندی و روش نصب مناسب، سازمان ها می توانند عملکرد تجهیزات را بهبود بخشند، هزینه های تعمیر و نگهداری را کاهش دهند و عمر سرویس کابل را افزایش دهند.
